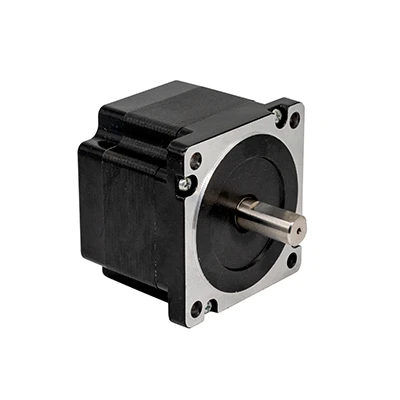

NEMA 14 Bipolar 1.8deg 0.18Nm (25oz.in) 0.7A 4.6V 35x35x33mm 4-дротовий кроковий двигун

NEMA 14 Bipolar 1.8deg 0.18Nm (25oz.in) 0.7A 4.6V 35x35x33mm 4-дротовий кроковий двигун

Номер деталі виробника: 35H033H-0704
Розмір рами: 35х35 мм
Тип двигуна: біполярний кроковий двигун
Кут кроку: 1,8 град
Тримаючий момент: 0.18Nm (25oz.in)
Номінальний струм/фаза: 0.7A
Напруга: 4,6 В
Опір фази: 6,5 Ом
Індуктивність: 9,4 мГн ± 20% (1 кГц)
Довжина корпусу: 33 мм

Послати повідомлення
  • Швидка доставка
  • Гарантія якості
  • Customization AvailableДоступна настройка
Введення продукту

Технічний параметр

Пункт

Технічні характеристики

Точність кута кроку

±5%

Точність опору

±10%

Точність індуктивності

±20%

Підвищення температури

80K Макс.

Температура навколишнього середовища

-10 градус ~+50 градус

Опір ізоляції

100 МОм мін. при 500 В постійного струму

Діелектрична міцність

Одна хвилина при 500 В змінного струму∙5 мА Макс.

Радіальний люфт валу

0.06 Макс. при 450 г

Осьовий люфт валу

0.08 Макс. при 450 г



Технічна специфікація

Модель №.

полярний

Оцінений
Напруга

поточний/
Фаза

Опір/
Фаза

індуктивність/
Фаза

Холдинг
Крутний момент

# з
Веде

Ротор
інерція

вага

Довжина

35H033H-0704

Біполярний

V

A

Ω

мГн

унція

кгс · см

4

г∙ см2

кг

мм

4.6

0.7

6.5

9.4

25

1.8

14

0.16

33



31

Крива моменту витягування

30



ПОШИРЕНІ ЗАПИТАННЯ

З: Яке розташування вашої фабрики?

A: Наша фабрика розташована в місті Чанчжоу, провінція Цзянсу, Китай.



Питання: що таке фіксуючий момент?

A: Момент фіксації – це момент, при якому статор блокує ротор, коли кроковий двигун не під напругою.



З: Яка точність крокового двигуна і чи є вона сукупною?

A: Загальна точність крокового двигуна становить 3-5% від кута кроку та не є сукупною.



З: Які загальні розміри крокових двигунів?

A: Крокові двигуни бувають різних розмірів, починаючи від малих двигунів Nema6, Nema8, Nema 11 тощо, які використовуються в мініатюрних додатках, до більших двигунів NEMA 23, 24 або 34, які використовуються в промисловому обладнанні. Позначення розміру відповідає стандартам Національної асоціації виробників електротехніки (NEMA).



З: Що означає "NEMA"?

Відповідь: NEMA означає стандарти, встановлені «Національною асоціацією виробників електроенергії», яка складається з 560 великих виробників електроенергії в Сполучених Штатах, головним чином із виробників обладнання та пристроїв для виробництва, передачі, розподілу та енергетичних застосувань. Метою встановлення стандартів є усунення непорозумінь між виробниками та користувачами електричної продукції та визначення безпеки застосування цієї продукції.
