Головна / Продукти / Планетарні редуктори / Високоточна планетарна коробка передач / Зміст

Продукти

Високоточний планетарний редуктор серії AEP090

Тип: планетарна коробка передач з косими зубами
Ступінь захисту коробки передач: IP65
Співвідношення: 3, 4, 5, 7, 10 (один етап)
Коефіцієнт: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (двоступеневий)
Стандартний люфт P1: менше або дорівнює 3 кутовим хвилинам (одна стадія); Менше або дорівнює 5 кутовим хвилинам (двоступеневий)
Стандартний люфт P2: менше або дорівнює 5 кутових хвилин (один етап); Менше або дорівнює 7 кутових хвилин (двоступеневий)
Ефективність η: більше або дорівнює 95% (одна стадія); Більше або дорівнює 92% (два етапи)

Послати повідомлення

Швидка доставка
Гарантія якості
Доступна настройка

Введення продукту

Правило іменування AEP (Наприклад: AEP-090N-010-22-19-4)

Дані продуктивності

Технічний параметр		1 етап					2 етап
співвідношення		3	4	5	7	10	15	16	20	25	28	30	35	40	50	70	100
Номінальний вихідний момент T2N	Нм	130	140	160	140	100	130	140	140	160	140	150	140	120	160	140	100
Крутний момент аварійної зупинки T2NoT	Нм	У 3 рази перевищує номінальний вихідний крутний момент
Номінальна вхідна швидкість n1N	об/хв	4000
Максимальна вхідна швидкість n1B	об/хв	8000
Зменшений люфт P1	arcmin	Менше або дорівнює 3					Менше або дорівнює 5
Стандартний люфт P2	arcmin	Менше або дорівнює 5					Менше або дорівнює 7
Жорсткість на кручення	Нм/кут. хв	14
Максимальний згинальний момент F2rB	N	2985
Макс.осьове навантаження F2aB	N	1625
Термін служби	год	20000
ККД η	%	Більше або дорівнює 95%					Більше або дорівнює 92%
Робоча температура	ступінь	-10 градусів ~90 градусів
Змащення		Синтетичні мастила
Ступінь захисту коробки передач		IP65
Монтажна позиція		всі напрямки
Рівень шуму (n=3000rpm,NLoad,50cm)	дБ(А)	62	62	60	58	58	60	60	59	59	58	58	58	57	57	57	57
Моменти інерції мас J1	кг.см²	0.61	0.48	0.47	0.45	0.44	0.13	0.14	0.13	0.13	0.14	0.13	0.13	0.13	0.13	0.13	0.13

Механічний розмір

Відповідний розмір двигуна

Серія AEP090	етап	співвідношення	Діаметр вихідного вала	Діаметр вхідного вала	Діаметр х довжина вала двигуна/Діаметр і висота направляючої на двигуні/КІЛЬКІСТЬ-діаметр-відстань між монтажними отворами
	Один етап	3/4/5/7/10	22	12	Φ1232/Φ73.021.52/4-Φ6.5-Φ69.6*69.6
				12.7	Φ12.732/Φ731.5/4-Φ5.5-Φ69.6*69.6
				14	Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70
				19	Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90
				22	Φ22×58/Φ110×6/4-Φ9-Φ145
				24	Φ24×35/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145
	Два етапи	15/16/20/25/28/ 30/35/40/50/70/100	22	12	Φ1232/Φ73.021.52/4-Φ6.5-Φ69.6*69.6
				12.7	Φ12.732/Φ731.5/4-Φ5.5-Φ69.6*69.6
				14	Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70
				19	Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90
				22	Φ22×58/Φ110×6/4-Φ9-Φ145

Чому обирають нас

1. Компанія була заснована в 1999 році з довгою історією та міцною репутацією.

2. У нас понад 600 співробітників і сильна команда.

3. Постійні інновації та дослідження та розробки, з сучасним обладнанням та суворим контролем якості.

4. Усі технічні спеціалісти отримали відповідні технічні професійні сертифікати.

5. У нас є повна система та відмінна технічна команда, яка задовольнить ваші потреби.

Контроль якості

1. Перевірка сировини перед виробництвом.

2. Перевірка один за одним перед складанням

3. Перевірка один за одним під час виробництва

4. 100% перевірка якості перед доставкою.

Транспорт

Експресом (FedEx, UPS, DHL, TNT, EMS тощо)

--- Перевага: дуже швидко (доставка займає близько 7 - 10 днів), від дверей до дверей

--- Недолік: дуже дорого

Повітряним транспортом

--- Перевага: Швидко (приблизно 8 - 12 днів)

--- Недолік: трохи дорого

Морським (океанським) транспортом

--- Перевага: набагато дешевше, ніж експрес або авіаперевезення.

---Недолік: повільно, зазвичай триває 30-45 днів

Популярні Мітки: високоточна планетарна коробка передач серії aep090, Китай високоточна планетарна коробка передач серії aep090 виробники, постачальники, фабрика

Високоточний планетарний редуктор серії AEP060

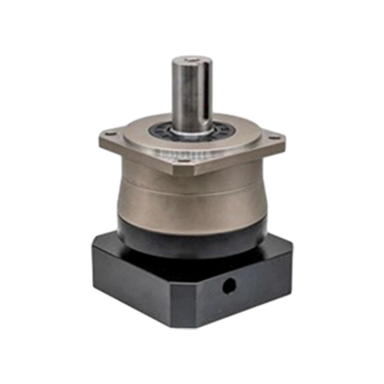

Високоточний планетарний редуктор серії AEP115
