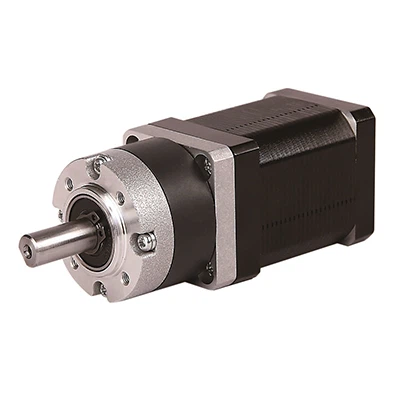

Кроковий двигун з редуктором NEMA34
Кроковий редуктор NEMA34 із розміром рами 86x86 мм поєднує прецизійний планетарний редуктор із кроковим двигуном NEMA34. У цій серії є 3 стандартні моделі мотор-редукторів, і максимальний крутний момент, який вони можуть досягти, становить 82 кг.см (1139 унцій-дюймів). Завдяки широкому діапазону передавальних відношень від 3:1 до 250:1 вони пропонують вихідну швидкість від 12 до 1000 об/хв. Широкий діапазон передавальних чисел дозволяє двигуну забезпечувати підвищений крутний момент і ефективно працювати на низьких швидкостях, що робить його особливо придатним для застосувань, які вимагають точного керування та значної потужності.
- Швидка доставка
- Гарантія якості
Доступна настройка
Введення продукту

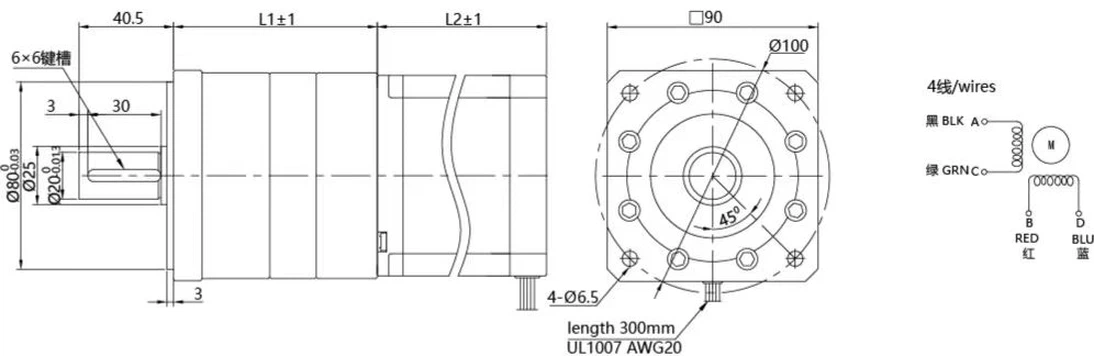

Розмір (одиниця= мм)
Параметр коробки передач
| етап | Один етап | Два етапи | Три етапи | ||||||||||||||||||
| Коефіцієнт зменшення | 3 | 4 | 5 | 7 | 9 | 12 | 15 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 | 100 | 125 | 140 | 175 | 200 | 250 |
| Номінальний вихідний крутний момент (Нм) | 33 | 46 | 48 | 49 | 46 | 42 | 46 | 44 | 44 | 46 | 44 | 46 | 44 | 46 | 47 | 42 | 44 | 42 | 44 | 42 | 44 |
| Номінальна вхідна швидкість (об/хв) | 3000 | ||||||||||||||||||||
| Люфт (arcmin) | 10 Макс | 18 Макс | 25 Макс | ||||||||||||||||||
| Довжина L1 | 118 | ||||||||||||||||||||
Технічна специфікація
| Модель № | полярний | Довжина двигуна | Номінальна напруга | Струм/фаза | Опір/фаза | індуктивність | Утримуючий момент | |
| Біполярний | мм | V | A | Ω | мГн | унція | кг.см | |
| 86H066H-6004C | 66 | 1.44 | 6 | 0.24 | 1.27 | 357 | 25.7 | |
| 86H099H-3004C | 99 | 5.4 | 3 | 1.8 | 16 | 944 | 68 | |
| 86H023H-6004C | 123 | 3.6 | 6 | 0.6 | 3.9 | 1139 | 82 | |
Примітка: клієнтам потрібно лише надати швидкість і крутний момент остаточно завершеного двигуна, і ми виберемо відповідний двигун і коробку передач для вашої програми.
ПОШИРЕНІ ЗАПИТАННЯ
З: Яка різниця між циліндричними та гвинтовими передачами в крокових двигунах з редукторами?
A: Основна відмінність між циліндричними та гвинтовими передачами в крокових двигунах із редукторами полягає в орієнтації зубів. Цилиндрічні шестерні мають прямі паралельні зуби, які безпосередньо зачіпаються, створюючи більше шуму та вібрації, але забезпечуючи вищий крутний момент. Гвинтові шестерні мають зуби під кутом, що зменшує шум і вібрацію, але може призвести до нижчого крутного моменту та потребувати більше осьового простору. Гвинтові зубчасті передачі часто вибирають для застосувань, де шум і плавність роботи важливі.
З: Чи потрібен окремий драйвер або контролер для крокових двигунів з редукторами?
A: Так, крокові двигуни з редукторами зазвичай потребують окремого драйвера або контролера для роботи. Драйвер перетворює керуючі сигнали від мікроконтролера або комп'ютера в точні крокові команди, керуючи обертанням двигуна. Драйвер посилає відповідний струм на обмотки двигуна, забезпечуючи точне переміщення. Драйвер і двигун працюють разом, щоб досягти контрольованого руху в таких додатках, як робототехніка, верстати з ЧПК і 3D-принтери.
З: Чи можете ви описати упаковку, яка використовується для ваших двигунів?
A: Наші двигуни надійно упаковані в амортизуючу піну. Кожен двигун поміщено в окрему кишеню всередині піни, щоб запобігти будь-якому потенційному пошкодженню від контакту з іншими двигунами та витримати суворі умови транспортування, включаючи інтенсивну вібрацію.
Q: Чи доступні знижки для великих замовлень?
A: Так, ми пропонуємо знижки на великі замовлення, і конкретні ставки знижки також відрізняються залежно від моделі. Будь ласка, зв’яжіться з нашим відділом продажів для отримання додаткової інформації.
